A0206 - IC driver ULN2003A

Chi Tiết Sản Phẩm

• Danh mục: Khác / Khác
• Nhà cung cấp: Điện Tử Sinh Viên esshop.vn
• Kho hàng: TP. Hồ Chí Minh

Mô tả Sản Phẩm

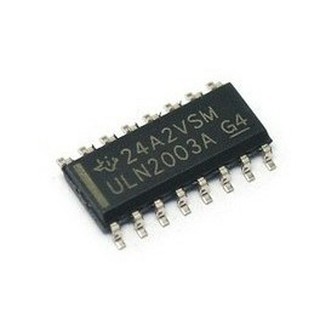

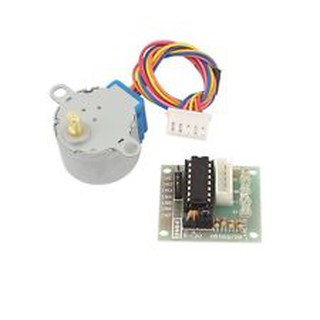

IC driver ULN2003A

Thông số kỹ thuật
Điện áp ra max: 50V (Vce)
Điện áo vào max: 30V (Vin)
Dòng điện đầu ra liên tục: Ic = 500mA
Dòng điện đầu vào liên tục: IIN= 25mA
Công suất tiêu tán trên mỗi cặp darlington: 1W
Nhiệt độ làm việc: -55 ~ 150oC

ULN 2003 là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng đện lớn và điện áp cao, trong đó có chứa 7 cặp transistor NPN ghép darlington cực góp hở với cực phát chung. Mỗi kênh của ULN 2003có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm ứng, ví dụ như các relay
ULN 2003có khả năng điều khiển 7 kênh riêng biệt, có thể nối trực tiếp vớivi điều khiển5V. Bên cạnh đó, mỗi kênh củaULN 2003có thể chịu được dòng điện lớn trong một khoảng thời gian dài lên tới 500mA với biên độ đỉnh lên tới 600mA.

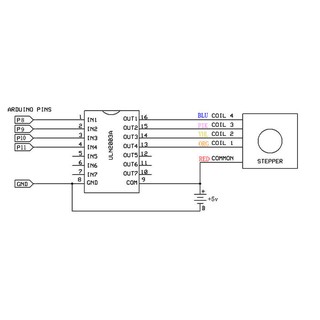

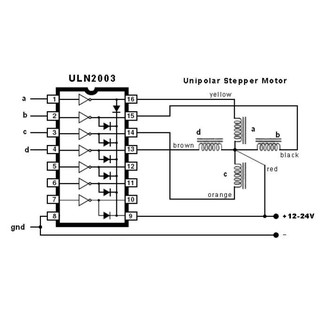

Ứng dụng của ULN 2003được sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led,...

Tài liệu
ULN2003A
datasheet
