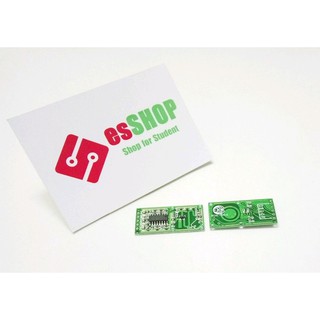

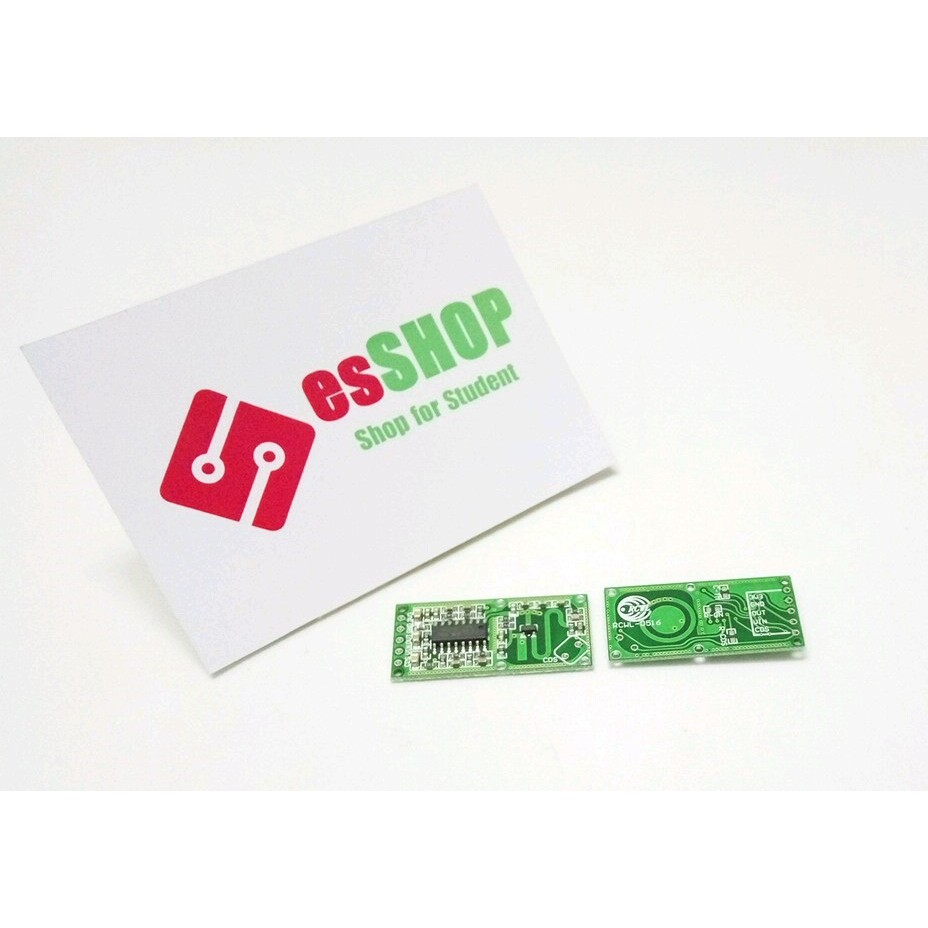

A0321 - Cảm Biến Vật Cản Radar RCWL-0516

Chi Tiết Sản Phẩm

• Danh mục: Khác / Khác
• Nhà cung cấp: Điện Tử Sinh Viên esshop.vn
• Kho hàng: TP. Hồ Chí Minh

Mô tả Sản Phẩm

Giới thiệu
Cảm Biến Vật Cản Radar RCWL-0516. Cảm biến vật cản Radar RCWL-0516 được sử dụng để phát hiện vật cản phía trước bằng sóng Radar, thích hợp cho vô số ứng dụng khác nhau: chống trộm, phát hiện vật cản, ...cảm biếncó kích thước nhỏ gọn tiện lắp đặt, khoảng cách phát hiện xa từ 5~9m, có thể đâm xuyên một số vật cản bằng nhựa, gỗ mỏng nên tiện che dấu, cảm biến có độ nhạy và độ bền cao.

Thông số kỹ thuật
Cảm biến vật cản Radar RCWL-0516
Điện áp sử dụng: 4~28VDC.
Dòng tiêu thụ:2.8mA (typical);3mA (max)
Khoảng cách phát hiện vật cản:5-9m
Transmitting Power:20mW (typical);30mW (max)
Output Voltage:3.2-3.4V
Output Voltage Driving Capacity:100mA
Trigger Way:repeat trigger
Output Control Low Level:0V
Output Control High Level:3.3V
Operating Temperature:-20~80 celsius
Storage Temperature:-40~100 celsius

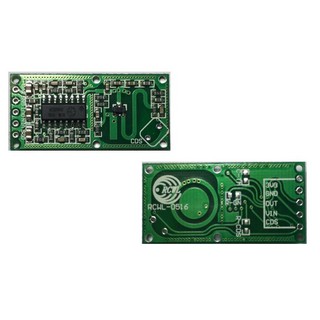

Chức năng của các vị trí linh kiện phía sau:
C-TM:Đây là vị trí tụ điều chỉnh thời gian kích, mặc định không có là 2s, giá trị của tụ càng lớn thì thời gian kích càng lâu.
R-GN:Đây là vị trí của điện trở chỉnh khoảng cách phát hiện vật cản, mặc định không nối là 7m, nối trở 1M sẽ cho khoảng cách còn 5m, trở nhỏ hơn sẽ cho khoảng cách gần hơn.
R-CDS:Đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào buổi tối.
Chức năng các chân:
3V3:Chân xuất nguồn 3.3VDC 100mA
GND: Chân Mass, 0VDC.
OUT: Chân xuất tín hiệu khi có vật cản, có vật cản sẽ ở mức cao, không có sẽ ở mức thấp.
VIN: Chân nguồn đầu vào cấp từ 4~28VDC
CDS: Chân Diasble module, nối 0V module sẽ ngưng hoạt động.
Chú ý:
Phía trước cảm biến có thể xuyên qua gỗ mỏng hoặc nhựa nhưng không thể xuyên qua kim loại.
Phía trước và sau cảm biến nên có khoảng cách trống ít nhất 1cm.
