CA-255 - Cao áp LED đa năng (LED driver) cho màn 15-42 inch (Không bảo hành)

Chi Tiết Sản Phẩm

• Danh mục: Phụ kiện tivi / Khác
• Nhà cung cấp: Kỹ Thuật Phần Cứng - lqv77
• Kho hàng: TP. Hồ Chí Minh
• Xuất xứ: Trung Quốc
• Hạn bảo hành: Không bảo hành
• Loại bảo hành: Không bảo hành

Mô tả Sản Phẩm

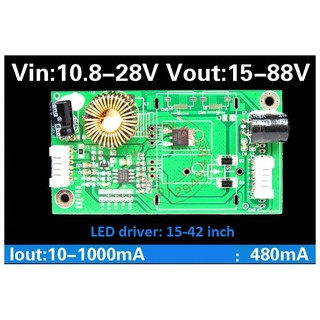

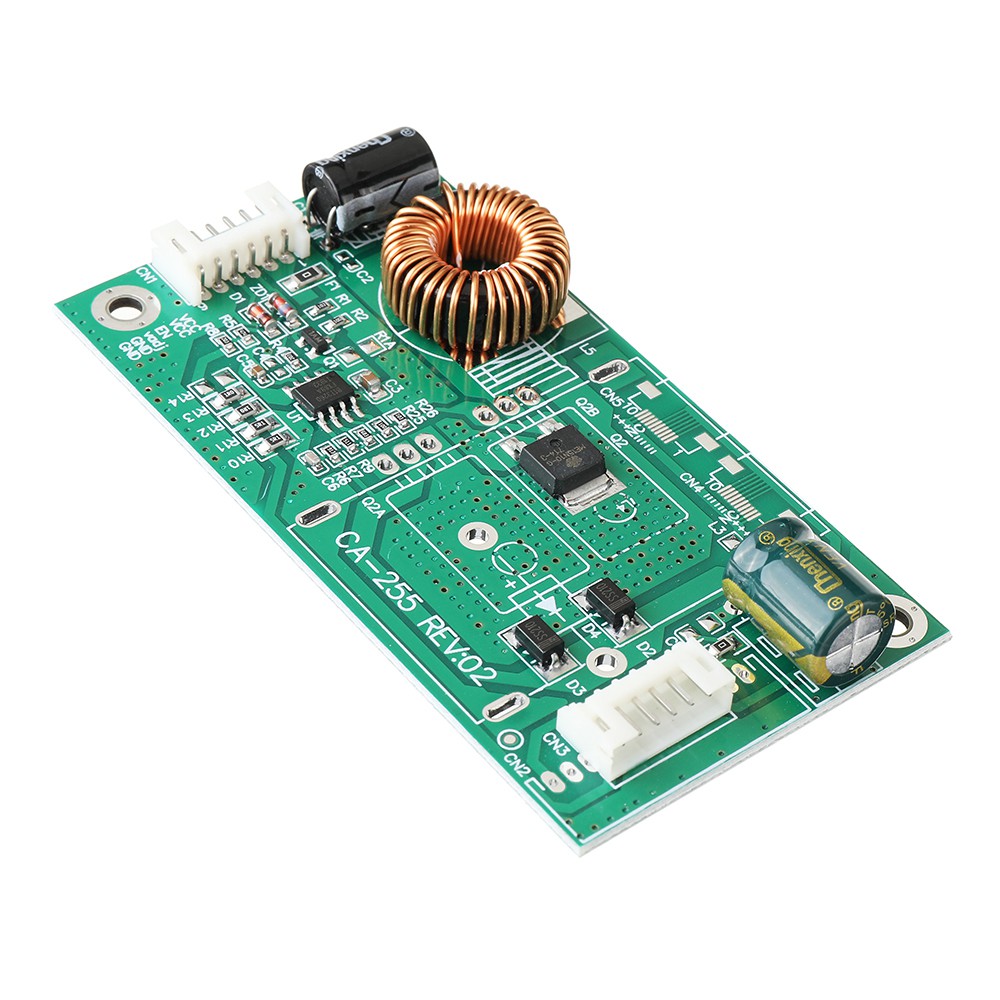

CA-255 - Cao áp LED đa năng (LED driver) cho màn 15-42 inch (Không bảo hành)

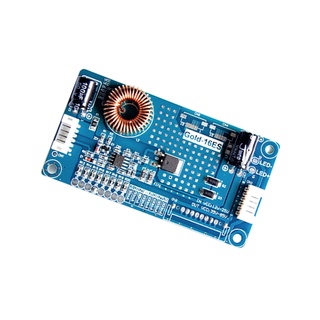

Giao ngẫu nhiên các mã: CA-255, Gold-16Es... (tính năng hoàn toàn tương tự nhau)

Dùng cho thợ chửa chữa điện tử phần cứng chuyên nghiệp

Video:
https://youtu.be/3S9TIbYksR4

Vcc (nguồn vào) 12-24V (10.8v ~28V)
ON/OFF,ON,EN,ON_BL: chân công tắc Tầm 2.5V - 5v
PWM, PDIM, VDAJ, BL-PWM, v.v: chân điều chỉnh độ sáng (0-5v)
Vout: 18V..88V mặc định 300mA (có thể điều chỉnh 200..1000mA - thay đổi các điện trở R, xem video review)

GND: mặt đất (cung cấp điện âm)
LED +: LED (thanh ánh sáng) dương
LED-: LED (dải ánh sáng) âm

Các mức dòng tham khảo:

26 inch trở lên: 480mA
24 inch trở xuống: 240mA

Tùy trường hợp cần tăng giảm để thích hợp hơn.
Dùng nguồn 12V để giàm chi phí.
Là dạng ổn áp dòng: điện áp được điều chỉnh tự động.

Ví dụ: 4 chuỗi x 20 LED: điện áp được điều chỉnh là 3.2V x 20 = 64V hoặc hơn. Nếu mỗi chuỗi LED là 60mA thì cần 60mA x 4 = 240mA để hoạt động cho tất cả.

Tham số giới hạn:
Vin = 24V Vout=75V Iout=720mA trở lên ~ 60W
Vin = 12V Vout=75V Iout=400mA trở lên ~ 30W
Lưu ý: ko được cấp nguồn khi ko tải sẽ làm chết bo.
