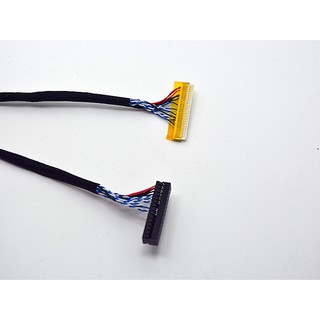

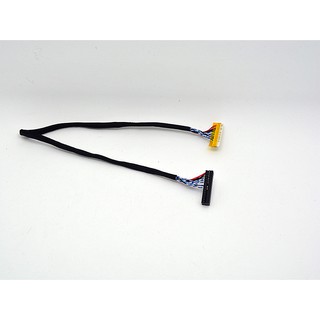

Cáp 32 thông dụng - LVDS 30p (FIX-30-D8) nguồn bên trái - Màn 26-47 inch thông dụng LG Au Chimei

Chi Tiết Sản Phẩm

• Danh mục: Phụ kiện tivi / Khác
• Nhà cung cấp: Kỹ Thuật Phần Cứng - lqv77
• Kho hàng: TP. Hồ Chí Minh
• Xuất xứ: Trung Quốc
• Hạn bảo hành: Không bảo hành
• Loại bảo hành: Không bảo hành

Mô tả Sản Phẩm

Cáp 32 thông dụng - LVDS 30p (FIX-30-D8) nguồn bên trái - Màn 26-47 inch thông dụng LG Au Chimei

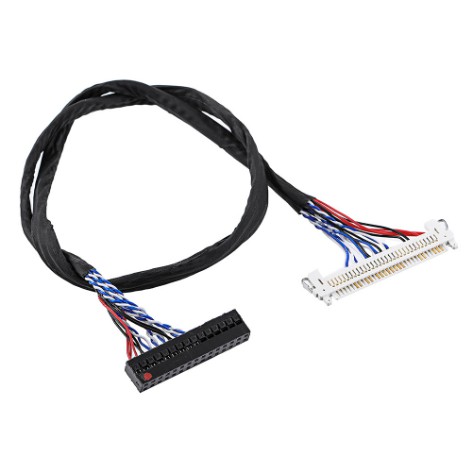

cáp LVDS 32 in thông dụng 30p 1ch 8bit nguồn bên trái cho LG và một số hãng
Cáp LVDS TV 26 32 40 48 Hitachi, LG, Sharp, AUO, CHIMEI, INNOLUX thông dụng: 5 cặp tín hiệu

Áp dụng cho: T320XVN02, V236BJ1-P03, V236BJ1-LE2...

Sơ đồ chân cáp (Pin Out):

1 Vcc 12V
2 Vcc 12V
3 Vcc 12V
4 Vcc 12V
5 GND
6 GND
7 GND
8 GND
9 SEL_LVDS
10 NC
11 GND
12 RIN0- (LVDS Data)
13 RIN0+ (LVDS Data)
14 GND
15 RIN1- (LVDS Data)
16 RIN1+ (LVDS Data)
17 GND
18 RIN2- (LVDS Data)
19 RIN2+ (LVDS Data)
20 GND
21 CLKIN- (LVDS Data)
22 CLKIN+ (LVDS Data)
23 GND
24 RIN3- (LVDS Data)
25 RIN3+ (LVDS Data)
26 GND
27 Reserved
28 Reserved
29 Reserved
30 Reserved
