Dây nối dài/chia chân cắm quạt 4-pin PWM

Chi Tiết Sản Phẩm

• Danh mục: Thiết Bị Mạng / Khác
• Nhà cung cấp: CAM.CAM.Shop
• Kho hàng: TP. Hồ Chí Minh
• Phân loại hàng:

  Loại dây: Dây dẹp - Nối dài, Lưới - Nối dài, Lưới - Nối dài ~40cm, Lưới - Chia 2 (26cm), Lưới - Chia 2 (3pin), Chia 2

Mô tả Sản Phẩm

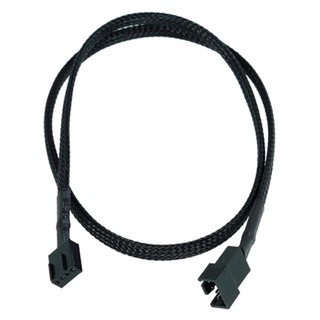

Loại 1:
- Chân cắm: 4-pin PWM có tín hiệu điều tốc cho fan
- Chiều dài: ~26cm,
- Dây có bọc lưới cứng cáp, hạn chế việc bị đứt gây chập chạm điện, đồng thời tăng tính thẩm mỹ khi đi dây.
- Dùng nối dài chân cắm quạt 4-pin PWM (có điều tốc) của mainboard, giúp việc sắp xếp quạt trong case dễ dàng hơn.

Loại 2:
- Chân cắm: 4-pin PWM có tín hiệu điều tốc cho fan
- Chiều dài: ~25cm
- Dây không bọc lưới, mềm hơn loại 1.
- Dùng nối dài chân cắm quạt 4-pin PWM (có điều tốc) của mainboard, giúp việc sắp xếp quạt trong case dễ dàng hơn.

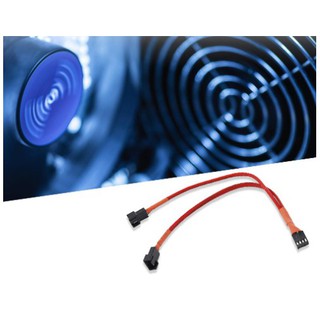

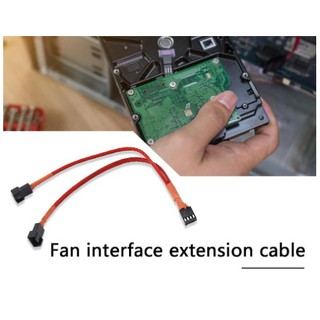

Loại bọc lưới - chia 2 - 3pin:
- Dùng cho các quạt đời cũ chỉ có 3 dây, sử dụng điều tốc DC trên mainboard. (Các bạn chủ động tìm hiểu xem mainboard đang xài có hỗ trợ điều tốc DC không nhé.)

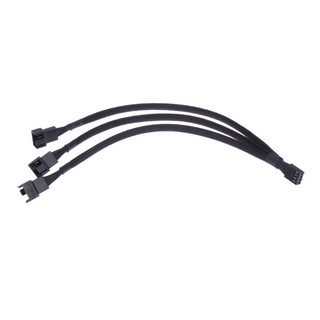

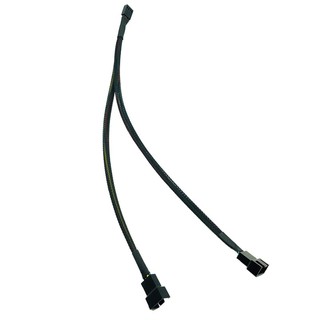

* Về việc cáp chia 1 ra 2-3 headers chỉ có 1 đầu 4-pin

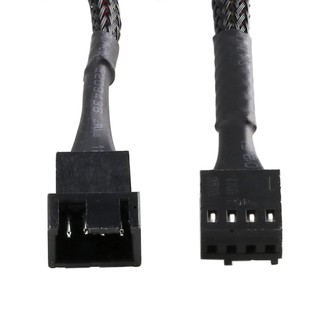

Đầu tiên, 4 pin lần lượt:
+ Pin 1: Dây đất
+ Pin 2: Dây nóng (có thể 12V hoặc 5V tuỳ loại quạt)
+ Pin 3: Tach, nôm na đọc tốc
+ Pin 4: Đều tốc
Nguyên tắc hoạt động của quạt PWM máy tính tạm hiểu như sau:
- Pin 1-2 là 2 pin cấp nguồn. Pinn 4 truyền tải tín hiệu điều tốc từ mainboard đi tới quạt, quạt sẽ quay đúng tốc độ đã cài sẵn (cài đặt trong bios hoặc app).
- Lúc này pin số 3 sẽ truyền tốc độ quạt (RPM) hiện hành về fan header (cổng fan) trên mainboard, giúp bios (hoặc app) hiển thị tốc độ quạt đang quay.

Nguyên tắc hoạt động trên chỉ áp dụng cho 1 quạt cắm trược tiếp vào mainboard. Trong trường hợp chia 1 ra 2-3 cổng, lúc này sẽ chỉ tồn tại một quạt duy nhất làm quạt chính truyền tải tốc độ về mainboard, dùng để "đọc tốc" trong bios/app. Nếu chân nào cũng có đủ 4 pin thì mainboard sẽ không hiểu phải đọc tốc của quạt nào. Chính vì lý do này nên trong một hệ quạt chỉ tồn tại một cổng có đủ 4 pin, còn lại sẽ mất pin 3.
