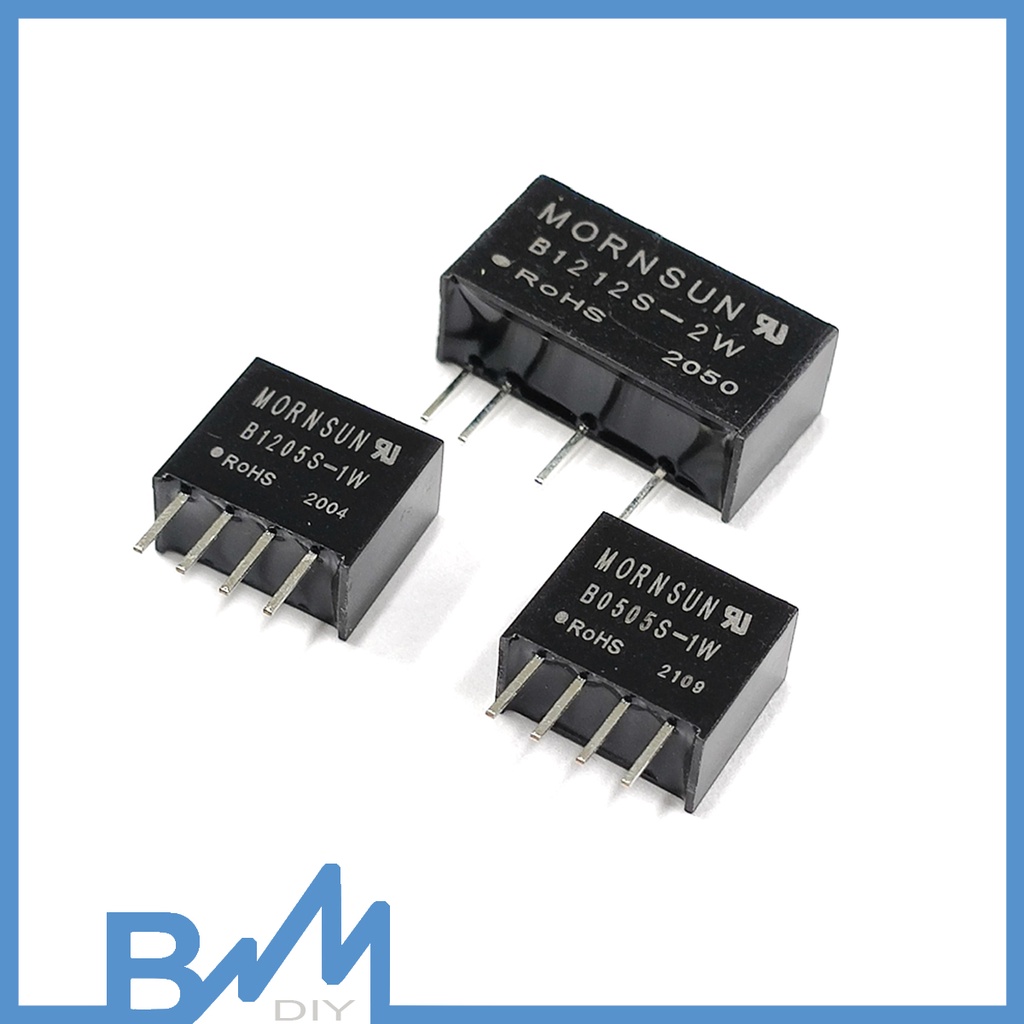

IC cách ly nguồn cho mạch bluetooth B0505S B1212S ND1-12D05

Chi Tiết Sản Phẩm

• Danh mục: Thiết bị âm thanh / Amply & Mixer
• Nhà cung cấp: BMM DIY
• Kho hàng: Hải Dương
• Phân loại hàng:

  Điện áp: B0505S 5V-5V 1W, B1212S 12V-12V 2W, B1205S 12V-5V 1W

• Tên tổ chức chịu trách nhiệm sản xuất: Đang cập nhật
• Địa chỉ tổ chức chịu trách nhiệm sản xuất: Đang cập nhật

Mô tả Sản Phẩm

Anh em đều biết rằng khi mạch giải mã bluetooth dùng chung nguồn với mạch công suất class D thì sẽ bị nhiễu, và combo này sẽ loại bỏ hoàn toàn nỗi lo đó. Combo gồm IC ổn áp 7805 và 2 tụ 10uF, 1uF sẽ làm nhiệm vụ giảm điện áp nguồn về 5V, sau đó đi qua IC cách ly B0505S, sẽ cho ra nguồn điện ổn định để cấp vào mạch giải mã bluetooth. IC loại 12V như B1212S và ND1-12D05 cách làm tương tự nhưng thay IC ổn áp bằng 7812, mạch hạ áp hoặc các loại nguồn 12V constant.
Sơ đồ đấu dây như ảnh, anh em lưu ý không được để IC chạy không tải, có thể lắp thêm tụ lọc để ổn định điện áp đầu vào.
