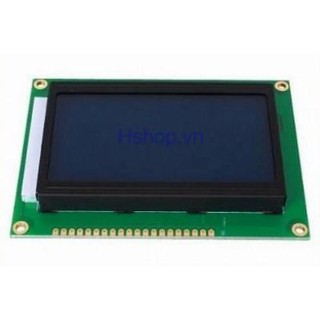

LCD Text LCD2004 Xanh Dương

Chi Tiết Sản Phẩm

• Danh mục: Máy tinh - Laptop / Màn Hình
• Nhà cung cấp: Điện tử E-Space
• Kho hàng: TP. Hồ Chí Minh

Mô tả Sản Phẩm

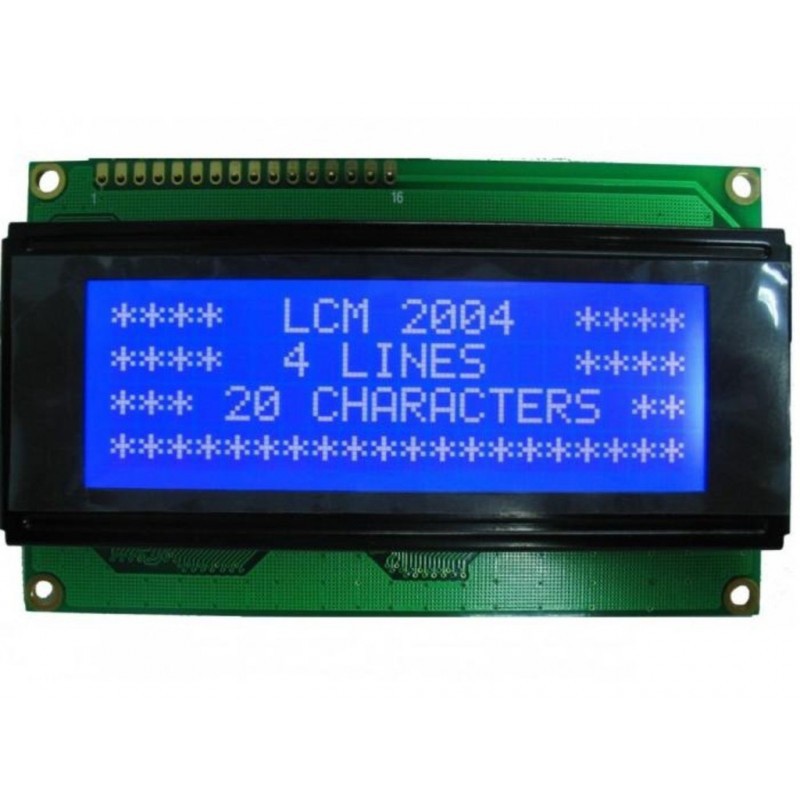

Màn hình text LCD2004 xanh dương sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật:

Điện áp hoạt động là 5 V.
Kích thước: 98 x 60 x 13.5 mm
Chữ trắng, nền xanh dương
Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
Có thể được điều khiển với 6 dây tín hiệu
Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.

Chân Ký hiệu Mô tả Giá trị
1 VSS GND 0V
2 VCC 5V
3 VEE Độ tương phản
4 RS Lựa chọn thanh ghi
RS=0 (mức thấp) chọn thanh ghi lệnh

RS=1 (mức cao) chọn thanh ghi dữ liệu

5 R/W Chọn thanh ghi đọc/viết dữ liệu
R/W=0 thanh ghi viết

R/W=1 thanh ghi đọc

6 E Enable
7 DB0 Chân truyền dữ liệu 8 bit: DB0DB7
8 DB1
9 DB2
10 DB3
11 DB4
12 DB5
13 DB6
14 DB7
15 A Cực dương led nền 0V đến 5V
16 K Cực âm led nền 0V
