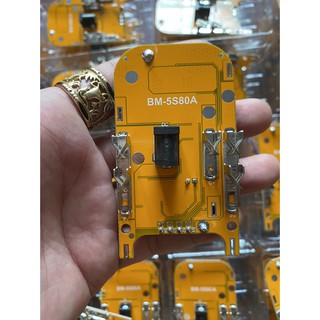

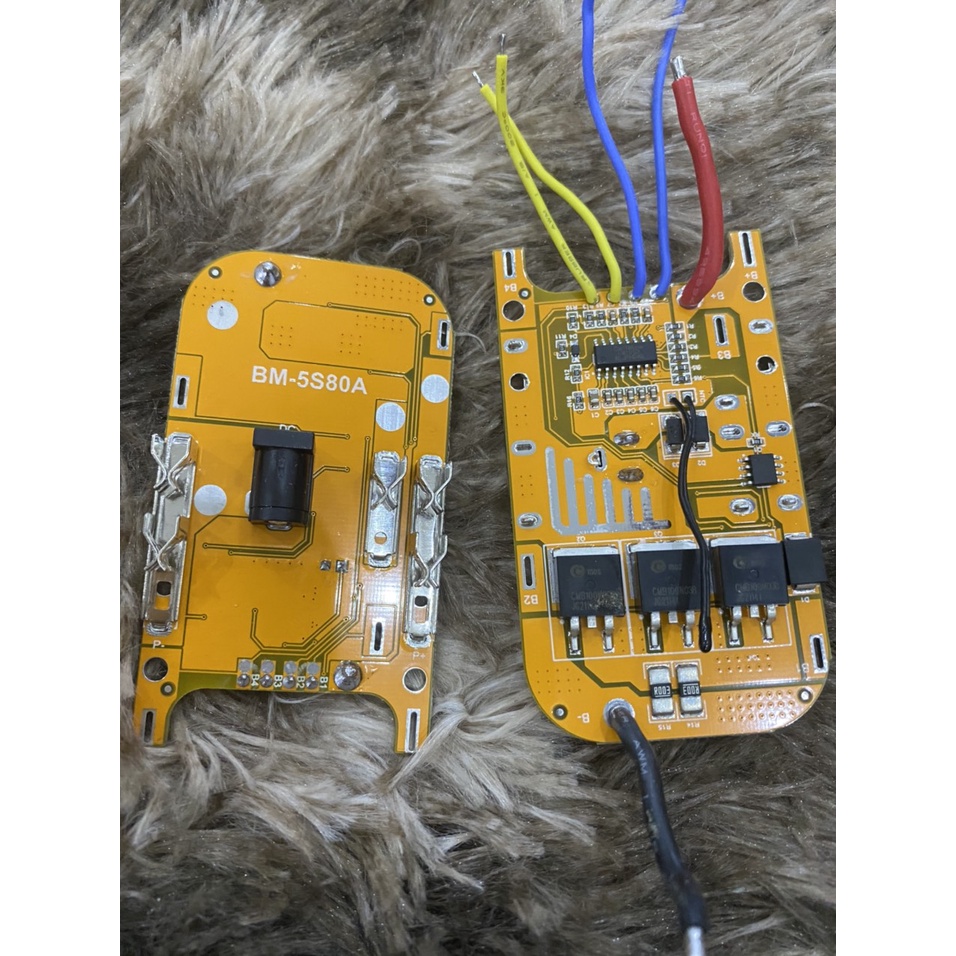

Mạch 5S Makita 3Fet 80a đời mới 3 trở shunt dành cho máy tải lớn. chạy máy 3 chân

Chi Tiết Sản Phẩm

• Danh mục: Điện Thoại Bàn / Khác
• Nhà cung cấp: Linh Luân
• Kho hàng: Kon Tum
• Phân loại hàng:

  Loại: 2 trở Shunt, 3 trở Shunt

Mô tả Sản Phẩm

Mạch 5S Makita 3Fet 80a đời mới dành cho máy tải lớn. chạy máy 3 chân, ko cần hàn diod.
***Thông tin sản phẩm và sử dung:
- Mạch bảo vệ pin Makita 5s 18v 80a.
- Sạc vào (DC in): 21V DC
- Giắc DC in: Giắc cái 5.5*2.1mm.
- Điện thế bảo vệ: 15v
- Điện thế sạc đầy: 21v
- Dòng xả liên tục (hoạt động): 90A
- Dòng xả quá tải (tức thời): 120A
- Sử dụng sạc adaptor DC 21V, giắc sạc 5.5*2.1 hay 5.5*2.5 đều được.
- Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế từ 18v - 18.5v. Sử dụng 5 cell Li-ion nối tiếp hoặc 5 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa.
Lưu ý: Mạch này có thể không tương thích với máy khoan makita đời cao BL và/hoặc chân máy có 3 chấu tiếp xúc (hình ngôi sao).
Khắc phục: Nối hai chân C+ và P+ bằng diod có bán sẵn ở shop.
Khuyến nghị:
- Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau.
- Nếu đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Nếu đóng 5S-2P (5 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao).
- Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế.
- Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch. Tránh sạc đầy trên 4.2V bằng sạc rời như sạc dự phòng và/hoặc nguồn DC 5V khác.
- Hàn theo thứ tự từ B- (0V), B1(3.6V/4.2V), B2(7.2V/8.4V), B3(10.8V/12.6V), B4 (14.4V/16.8V) và B+/B5 (18V/21V).
- Giắc cái DC In 5.5*2.5mm là ngõ sạc vào của mạch.
