Mạch báo năng lượng pin 1S 2S 3S 4S 5S 6S 7S dạng vạch

Chi Tiết Sản Phẩm

• Danh mục: Dụng cụ & Thiết bị tiện ích / Dụng cụ & Thiết bị tiện ích
• Nhà cung cấp: Linh kiện Bina_Shop
• Kho hàng: TP. Hồ Chí Minh
• Phân loại hàng:

  Mạch báo: 1S, 2S, 3S, 4S, 5S, 6S, 7S

Mô tả Sản Phẩm

Mạch báo mức pin 1S 2S 3S 4S 5S 6S 7S dạng vạch

Mạch dùng cho pin 3.7V/4.2V Li-ion 18650, 26650,... (không phù hợp với pin sắt LiFePO4 32650 3.2V)
Hiển thị dạng kẻ vạch mức năng lượng hiện tại của nguồn
Các mức điện áp có thể kiểm tra : từ 1S 2S 3S đến 13S (tự chọn)
Kích thước : 8 x 21 x 41mm
Cân nặng : 7g

Mạch luôn hiển thị khi được kết nối với nguồn
Hàn đúng chân dương (+), âm (-) in trên mạch
(ngược cực không hiển thị, mạch không ảnh hưởng)

Có thể chế thêm công tắc ON/OFF nếu bạn thích :
https://shopee.vn/product/263102191/6534583283/

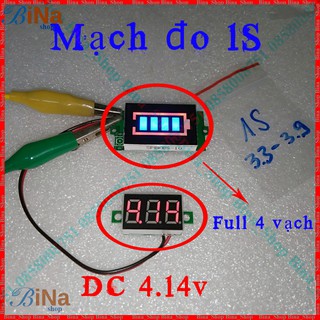

Mạch 1S (4.2V) :
_ Điện áp <3.3v, mạch hiển thị 1 vạch
_ Điện áp 3.3v-3.5v, mạch hiển thị 2 vạch
_ Điện áp 3.5v-3.7v, mạch hiển thị 3 vạch
_ Điện áp 3.7v-4.2v, mạch hiển thị 4 vạch

Mạch 2S (8.4V) :
_ Điện áp <6.6v, mạch hiển thị 1 vạch
_ Điện áp 6.6v-7v, mạch hiển thị 2 vạch
_ Điện áp 7v-7.4v, mạch hiển thị 3 vạch
_ Điện áp 7.4v-8.4v, mạch hiển thị 4 vạch

Mạch 3S (12.6V) :
_ Điện áp <11.0v, mạch hiển thị 1 vạch
_ Điện áp 11.0-11.8v, mạch hiển thị 2 vạch
_ Điện áp 11.8-12.3v, mạch hiển thị 3 vạch
_ Điện áp 12.3-13.2v, mạch hiển thị 4 vạch

Tương tự cho các mạch điện áp cao hơn (4S:16.8V, 5S: 21V, 6S: 25.2V, 7S:29.4V...)
Tùy điện áp pin/khối pin của bạn mà chọn mạch báo cho đúng

👉 Giá sản phẩm (tự chọn) : 1 mạch
KHÔNG BAO GỒM PIN VÀ BẤT KÌ THIẾT BỊ NÀO KHÁC

👉👉 KHÔNG BẢO HÀNH
👉👉 Ship COD toàn quốc
👉👉 Xác nhận đơn hàng nhanh chóng
👉👉 Chát ngay với shop để được tư vấn cụ thể
👉👉 Các bạn bấm THEO DÕI shop để cập nhật những ƯU ĐÃI và SẢN PHẨM mới nhất

Mạch báo năng lượng pin 1S 2S 3S 4S 5S 6S 7S dạng vạch
Mạch báo mức pin 1S 2S 3S 4S 5S 6S 7S dạng vạch
