Mạch cảm biến thân nhiệt chuyển động Pir HC SR505 - Module arduino

Chi Tiết Sản Phẩm

• Danh mục: Khác / Khác
• Nhà cung cấp: Làm Chủ Công Nghệ MTE
• Kho hàng: Hà Nội
• Trọng lượng: 30g
• Hạn bảo hành: 5 năm
• Loại bảo hành: Không bảo hành
• Kích thước (dài x rộng x cao): 4x1x1

Mô tả Sản Phẩm

Cảm biến hồng ngoại là gì?
Cảm biến hồng ngoại (Passive Infrared sensor – PIR sensor) là bộ cảm biến thụ động dùng nguồn kích thích là tia hồng ngoại. Tia hồng ngoại mà bộ cảm biến sử dụng là các tia nhiệt phát ra từ các vật thể nóng, có thân nhiệt.
Các thiết bị, linh kiện điện tử chuyển đổi tia nhiệt ra dạng tín hiệu điện, nhờ đó có thẻ cảm biến phát hiện vật thể nóng đang chuyển động. Đây là cảm biến thụ động, vì nó không dùng nguồn nhiệt tự phát mà chỉ sử dụng các nguồn thân nhiệt sống như con người, con vật.


Giới thiệu về SR505

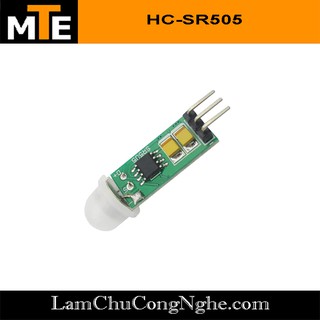

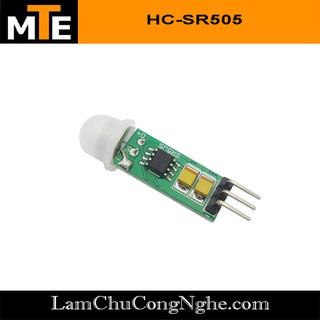

Mạch cảm biến thân nhiệt chuyển động Pir HC SR505 - Module arduino: Là module sử dụng công nghệ cảm biến hồng ngoại.
Ưu điểm: Độ nhạy cạo, thiết kế nhỏ gọn, tiết kiệm điện năng tiêu thụ.
Lưu ý: Cảm biến HC-SR505 có sự khác biệt với cảm biến chuyển động PIR ở chỗ là nếu có sự chuyển động phát ra hồng ngoại trong khoảng quét của cảm biến thì cảm biến luôn có tín hiệu (3.3V) cho đến khi vùng quét không còn thân nhiệt hồng ngoại (trở về mức Ouput là LOW).

Chức năng:
Làm mạch cảm biến chống trộm, phát hiện vật thể, làm vòi xả nước tự động...
Tự động phát hiện khi có người vào trong phạm vi hoạt động của cảm biến chuyển động


Thông số kỹ thuật
Điện áp hoạt động: 4.5-20V
Điện áp ngõ ra: mức cao 3.3V
Góc phát hiện hồng ngoại: < 100 độ
Khoảng cách phát hiện: 0,5 – 3m
Kích thước thấu kính : 10mm
Dòng tiêu thụ thi chờ: < 60 μA
Dải nhiệt hoạt động: -20 đô ÷ 80 độ


Lưu ý khi sử dụng:
Tránh ánh nắng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, tránh môi trường nhiều gió gây nhiễu tín hiệu
