Mạch điều khiển nhiệt độ (cho lò ấp trứng, sấy quần áo.... ) + hộp mica xh-w1209

Chi Tiết Sản Phẩm

• Danh mục: Đồ gia dụng lớn / Máy giặt và sấy
• Nhà cung cấp: Cáp quang Thái Nguyên
• Kho hàng: Thái Nguyên
• Phân loại hàng:

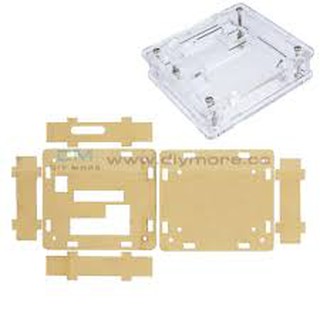

  Linh kiện: Mạch W1209, Vỏ mica, Mạch+ Vỏ w1209

  Dùng điện áp: 5V, 12V

Mô tả Sản Phẩm

Có 2 loại mạch sử dụng 5V và 12V quý khách lưu ý khi chọn

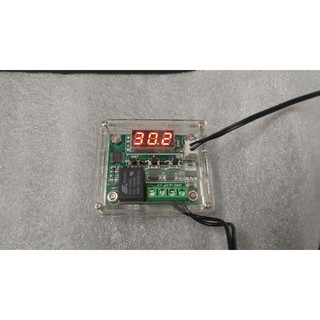

Đây là module cảm biến nhiệt độ có ngõ ra Relay dạng thường mở, có hiển thị LED 7 đoạn.
Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay.
Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo
Ứng dụng thú vị như : , cảnh báo nhiệt độ, làm mát tự động..., ấp trứng ..v.v.
Chú ý: Nhấn giữ nút (SET) để cài đặt nhiều chức năng hơn.
Xem video hướng dẩn : vào Youtube gõ vào ô tìm kiếm số điện thoại trên hình.
Thông số kỹ thuật
- Khống chế nhiệt độ bằng Relay
- Ứng dụng trong lò sấy, làm mát.
- Phạm vi hoạt động : -50 -> 110℃
- Độ chính xác: 0.1℃
- Nhiệt độ trễ:2℃
- Thời gian cập nhập: 0.5S
- Điện áp vào: DC12V/5V
- Đầu ra: Tiếp Điểm Relay
- Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
- Kích thước :40×48.5MM
- Lỗ gắn: M3x2
- Đầu dò nhiệt độ: Nhiệt điện trở 10K ,dài 30cm, cảm biến không thấm nước.
- Led Hiển Thị 0.28 Màu Đỏ:
+ Hiển Thị Nhiệt Độ Hoạt Động
+ Hiển Thị Nhiệt Độ Cài Đặt
- Phím Setup, Tăng (+), Giảm (-)
VD: Muốn cài nhiệt độ bật Relay 42 Độ (trể 2 độ) (sẽ tắt 40 độ)
Bạn làm như sau:
– Nhấn SET, Led hiển thị chuyển sang nhiệt độ cài đặt
và nhấp nháy.
– Nhấn (+) hoặc (-) để tăng hoặc giảm để cài đặt, để nhiệt độ ở 40 Độ.

-Nhấn SET hoàn tất cài đặt.
Module sẽ hoạt động như sau:
– Nếu nhiệt độ đo đang dưới 40độ, Relay không bật, đèn báo không sáng (Tiếp điểm chưa đóng). Khi nhiệt độ môi trường lên 42độ –> Relay Đóng, Đèn sáng, Tiếp điểm thông.
– Nhiệt độ môi trường giảm <= 40 độ –> Relay ngắt, đèn báo tắt, tiếp điểm bị ngắt.
