Mạch Kích Tạo Trễ Đóng Ngắt Relay 0 ~ 24 Giây

Chi Tiết Sản Phẩm

• Danh mục: Phụ Kiện Máy Tính / Khác
• Nhà cung cấp: Điện tử DAT
• Kho hàng: TP. Hồ Chí Minh

Mô tả Sản Phẩm

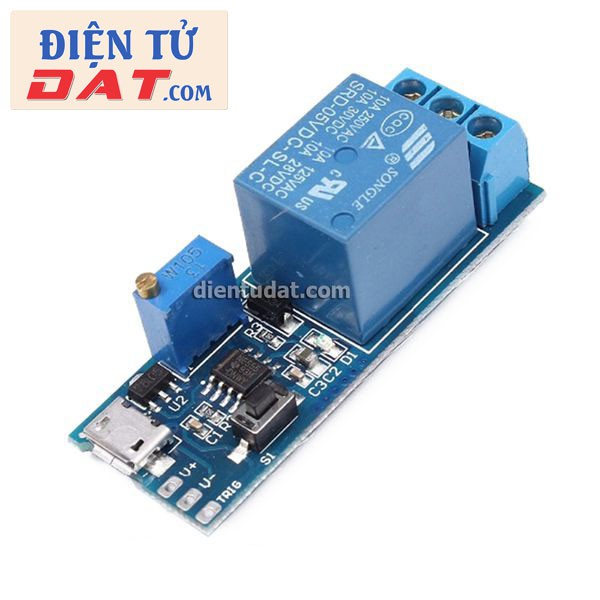

Mạch có chức năng đóng relay sau khi kích hoạt nút nhấn, thời gian đóng relay có thể điều chỉnh từ 0 ~ 24 giây bằng chiết áp tích hợp trên mạch, sau khi kết thúc thời gian mạch ngắt relay trở về trạng thái ban đầu và chờ lệnh kích tiếp theo.

Mạch sử dụng nguồn cấp 5V cổng Micro USB hoặc 6.3 ~ 30V ở lỗ chân hàn kế bên cổng micro usb. Chân kích được thiết kế bằng nút nhấn trên mạch hoặc có thể thiết kế nút kích riêng bằng cách đưa chân TRIG xuống mức thấp.
Thông số kỹ thuật:

Điện áp hoạt động: 5 ~ 30V
Ngõ ra: tiếp điểm relay NC - COM - NO
Nút kích: được thiết kế trên mạch hoặc kích chân trigger xuống mức thấp
Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
Led báo trạng thái: Có
Kích thước: 54 x 19 x 18mm

Công thức tạo thời gian trễ: T = 1.1RC.

Ví dụ: Điện dung 22uF, điện trở 100K. T = 1,1 * 1000000 * 0.000022 = 24,2 giây

Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.
