Mạch Nguồn 4 Tụ Điện áp cao cho amply nhiều màu

Chi Tiết Sản Phẩm

• Danh mục: Thiết bị âm thanh / Amply & Mixer
• Nhà cung cấp: ĐIỆN TỬ TUYÊN QUANG
• Kho hàng: Tuyên Quang
• Phân loại hàng:

  Màu Sắc: Xanh Trong FR4, Đỏ Cờ FR4, Đỏ Cờ FR1

  Phụ Kiện: Mạch Trần, Có 2 Cáp 4p Nguồn

Mô tả Sản Phẩm

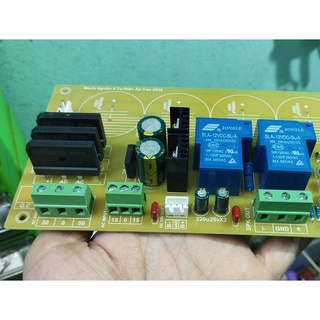

Mạch Nguồn 4 Tụ Điện áp cao cho amply nhiều màu

Đây là mạch nguồn 4 tụ chịu điện áp cho mạch công suất cao nhất hiện nay, dải điện áp nguồn chính từ 30V đối xứng tới 80V đối xứng VAC. Khi chọn tụ lọc các bạn hãy chọn tụ nguồn có điện áp lớn hơn điện áp nguồn vào 1,4 lần + 10V

Ví dụ: Biến áp 35VAC đối xứng sau chỉnh lưu khoảng 49VDC + 10V = 59V, vậy chọn tụ 63V là chuẩn.

Gía trên bao gồm nguyên main và các linh kiện nhỏ, chưa bao gồm tụ lọc nguồn chính...

Link Video hướng dẫn đấu lắp chi tiết: https://www.youtube.com/watch?v=zoATy9SwuPA



Sản phẩm với linh kiện chất lượng cao có tới 2 rơ le công nghiệp dòng tối đa 30A/1 Kênh

Mặt dưới sản phẩm mạch in cực kỳ chắc chăn, thích hợp với mạch công suất 8 sò, 12 sò, 16 sò các loại...
