Mạch sạc 3s 20A bảo vệ cân bằng pin li-ion 3S 12.6V 20A

Chi Tiết Sản Phẩm

• Danh mục: Dụng cụ & Thiết bị tiện ích / Dụng cụ & Thiết bị tiện ích
• Nhà cung cấp: shop 4.1
• Kho hàng: TP. Hồ Chí Minh
• Xuất xứ: Việt Nam
• Hạn bảo hành: Không bảo hành
• Loại bảo hành: Không bảo hành
• Loại pin không sạc lại: Lithium (Primary)
• Loại pin sạc: Lithium-ion (Li-ion)
• Tên tổ chức chịu trách nhiệm sản xuất: Đang cập nhật
• Địa chỉ tổ chức chịu trách nhiệm sản xuất: Đang cập nhật
• Kích cỡ pin: 12v
• Dung lượng pin: 3cell

Mô tả Sản Phẩm

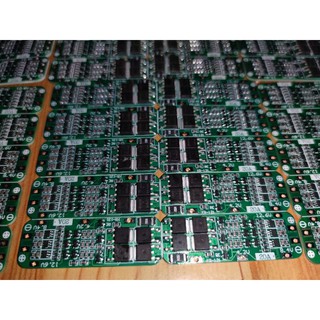

Mạch sạc và bào vệ pin
– nối tiếp 3 cell pin 18650 12V 3S 20A: có dòng xả tối đa lên lến 20A, được sử dụng để sạc 3 cell pin Lithium hoặc 18650 có điện áp trung bình 3.7~4.2VDC mắc nối tiếp, mạch có chức năng ngắt khi đầy, bảo vệ chập nguồn, quá áp và pin dưới áp quy định. (FOLLOW SHOP nhận ưu đãi nhé) Mạch sạc pin Lithium, 18650 3 cell nối tiếp có thiết kế, chất lượng gia công và linh kiện rất tốt, phù hợp trong các thiết kế cần có mạch quản lý pin, sạc. Thông số mạch: - Sử dụng sạc: 12.6V - 13V. (Đề xuất nguồn có hạn dòng) - Size: 58*20*3.6mm
- Điện thế xả cạn: 9.6V - Điện thế sạc đầy: 12.6V - Dòng xả liên tục (hoạt động): 20A - Dòng xả tức thời (quá tải): 40A - Chức năng: Sạc và bảo vệ cell Li-ion, dùng trong pin máy khoan, máy bắt vít,... có mức điện thế từ 9v6 - 11v1. - Số cell sử dụng: 3 cell Li-ion hoặc 3 cặp (6 cell) cell Li-ion mắc nối tiếp, tùy theo thông số dòng xả pin Hướng dẫn sử dụng: - Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau. - Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch. -Kiểm tra cell pin Lithium hoặc 18650 có điện áp trên 3.7VDC và nối vào mạch theo sơ đồ dưới đây, (lưu ý không để điện áp pin quá thấp khi nối vào sẽ làm mạch không nhận được pin hoặc cháy mạch). - Cấp nguồn 12.6VDC vào P+ và P- để để sạc pin hoặc lấy nguồn từ tiếp điểm này để cấp cho tải sử dụng (có thể sử dụng mạch giảm áp DC để tạo nguồn 12.6VDC sạc cho pin). - Các chân - và + là ngỏ ra Tải và Sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin.
