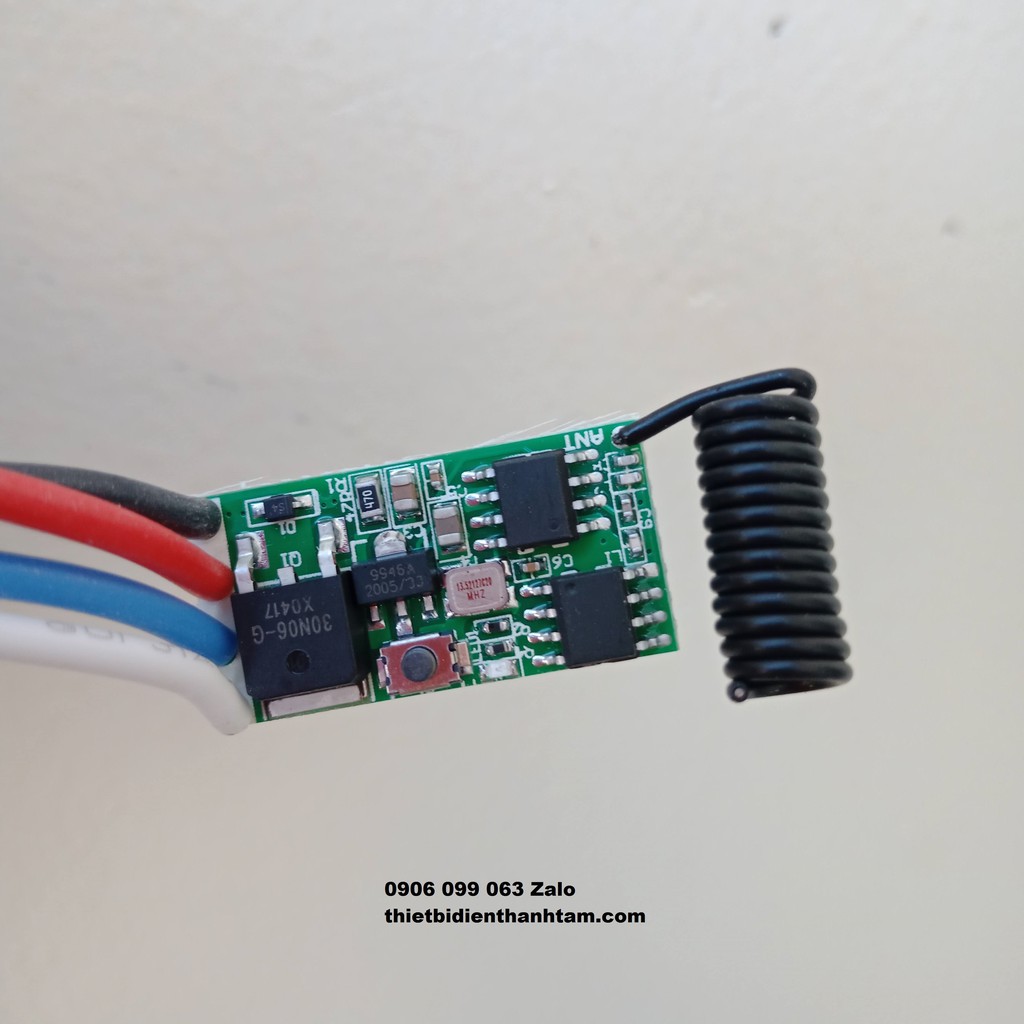

Mạch Thu RF 433MHz Điều Khiển Tắt Mở Led Mini 3.6V-24VDC

Chi Tiết Sản Phẩm

• Danh mục: Phụ kiện tivi / Remote Tivi
• Nhà cung cấp: Cửa hàng Hoàng Bách online
• Kho hàng: Bình Dương
• Phân loại hàng:

  Phân loại: Có Sẵn Dây

Mô tả Sản Phẩm

***********************

Mạch Thu RF 433MHz Điều Khiển Tắt Mở Led Mini 3.6V ~ 24V có tính năng học lệnh từ Remote nên có thể nhận diện và ghi nhớ nhiều dòng Remote mã cố định khác nhau như mã gạt (Fixed Code) hay mã học (Learning Code).

QUÝ KHÁCH MUA THÊM REMOTE TẠI Shop này


Mạch được thiết kế với kích thước nhỏ gọn, ngõ ra được kích hoạt điện trực tiếp bằng với điện áp ngõ vào.
Tầm thu sóng tốt với ăngten tích hợp, sử dụng chip nhớ giúp ghi nhớ được nhiều mã Remote khác nhau.
Các chế độ hoạt động của mạch thu RF 433MHz đa dạng và ưu việt với 3 chế độ riêng biệt và có thể sử dụng song song cả 3 chế độ cùng lúc mà không cần phải tùy chỉnh trên phần cứng.

Thông số kỹ thuật của mạch Thu RF 433MHz
- Điện áp hoạt động: DC3.6-24VDC
- Chế độ hoạt động: Reset - ON OFF 1 nút - ON OFF 2 nút
- Ngõ ra: trực tiếp bằng điện áp ngõ vào
- Kích thước: 13 x 25mm

Các chế độ hoạt động mạch thu RF 433MHz
Chế độ 1 - Tự Reset: Khi nhấn nút trên điều khiển (nhấn giữ) thì ngõ ra ON, nhả nút trên điều khiển thì ngõ ra OFF.

Chế độ 2 - Tự Khóa: Khi nhấn nút trên điều khiển lần 1 (không cần giữ) thì ngõ ra ON và giữ luôn trạng thái ON, nhấn nút trên điều khiển lần 2 (không cần giữ) thì ngõ ra OFF và giữ luôn trạng thái OFF.

Chế độ 3 - Khóa liên động: Chế độ này cần 2 nút riêng biệt, ví dụ nút A và nút B. Khi nhấn nút A thì ngõ ra ON, nhấn nút B thì ngõ ra OFF.


Hướng dẫn học lệnh Remote cho mạch thu RF 433MHz

Xóa dữ liệu: Sau khi kết nối nguồn điện, nhấn nút trên mạch 8 lần liên tiếp, đèn báo sẽ nháy liên tục 8 lần, lúc này tất cả các mã Remote đã học đều được xóa. Đây cũng được xem là cách khôi phục về trạng thái ban đầu của nhà sản xuất, lúc này các Remote không thể điều khiển được nữa.

Cách học chế độ 1 - Tự Reset: Sau khi kết nối nguồn điện, nhấn nút trên mạch 1 lần, đèn nháy sáng 1 lần sau đó đèn sáng hẳn, lúc này nhấn nút trên Remote, nếu học lệnh thành công đèn LED sẽ nháy 3 lần sau đó tắt hẳn.

Cách học chế độ 2 - Tự Khóa: Sau khi kết nối nguồn điện, nhấn nút trên mạch 2 lần, đèn nháy sáng 2 lần sau đó đèn sáng hẳn, lúc này nhấn nút trên Remote, nếu học lệnh thành công đèn LED sẽ nháy 3 lần sau đó tắt hẳn.

Cách học chế độ 3 - Khóa liên động: Chế độ này cần Remote có 2 nút riêng biệt, ví dụ nút A và nút B, thao tác cài đặt như sau: Sau khi kết nối nguồn điện, nhấn nút trên mạch 3 lần, đèn nháy sáng 3 lần sau đó đèn sáng hẳn, lúc này nhấn nút A trên Remote để học lệnh BẬT ngõ ra, nếu học lệnh thành công đèn LED sẽ nháy 3 lần sau đó đèn tiếp tục sáng hẳn, lúc này nhấn tiếp vào nút B trên Remote để học lệnh TẮT ngõ ra, nếu học lệnh thành công đèn LED sẽ nháy 3 lần sau đó tắt hẳn.

Có thể sử dụng nhiều Remote khác nhau, mỗi Remote sử dụng một chế độ riêng, ví dụ sử dụng 3 Remote khác nhau, mỗi Remote tương ứng với chế độ 1, chế độ 2 và chế độ 3 để điều khiển độc lập tùy vào nhu cầu của từng thời điểm.
