Màn hình hiển thị 128x64 Oled 0.96 Inch giao Tiếp I2C/SPI chuyên dụng

Chi Tiết Sản Phẩm

• Danh mục: Khác / Khác
• Nhà cung cấp: Làm Chủ Công Nghệ MTE
• Kho hàng: Hà Nội
• Phân loại hàng:

  KIỂU GIAO TIẾP: Giao tiếp I2C, Giao tiếp SPI

• Trọng lượng: 10g
• Hạn bảo hành: Không bảo hành
• Loại bảo hành: Không bảo hành
• Kích thước (dài x rộng x cao): 3x3x1

Mô tả Sản Phẩm

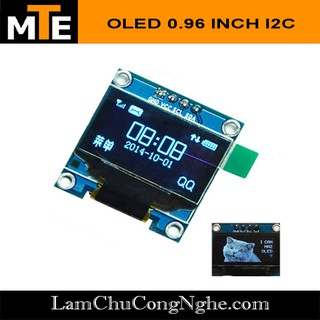

TÊN SP: Màn hình hiển thị 128x64 Oled 0.96 Inch giao Tiếp I2C/SPI chuyên dụng
Sản phẩm có 2 phân loại:

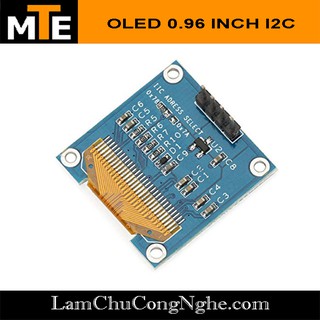

1. Oled giao tiếp I2C (HÌNH 2)

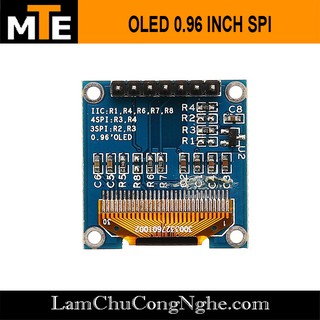

2. Oled giao tiếp SPI (HÌNH 3)

ỨNG DỤNG:
- Màn hình OLED 0.96 Inch cho khả năng hiển thị hình ảnh tốt với khung hình 128×64 pixel. Ngoài ra, màn hình còn tương thích với hầu hết các vi điều khiển hiện nay thông qua giao tiếp I2C hoặc thông qua giao tiếp SPI . Màn hình sử dụng driver SSD1306 cùng thiết kế nhỏ gọn sẽ giúp bạn phát triển các sản phẩm DIY hoặc các ứng dụng khác một cách nhanh chóng.
- Màn hình OLED 0.96 Inch cho khả năng hiển thị đẹp, sang trọng, rõ nét vào ban ngày và khả năng tiết kiệm năng lượng tối đa với mức chi phí phù hợp.

THÔNG SỐ KỸ THUẬT:
- Tương thích với Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC,…
- Điện áp sử dụng: 2.2~5.5VDC.
- Công suất tiêu thụ: 0.04w
- Góc hiển thị: lớn hơn 160 độ
- Số điểm hiển thị: 128×64 điểm.
- Độ rộng màn hình: 0.96 inch
- Màu hiển thị: Trắng / Xanh Dương.
- Giao tiếp: I2C, SPI

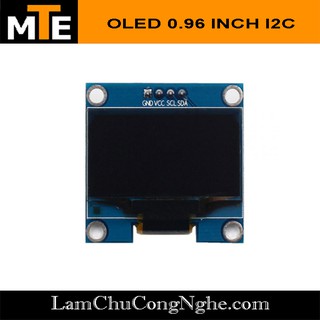

Oled giao tiếp I2C:
+ Driver: SSD1306
+ VCC 2.2~5.5VDC
+ GND 0VDC
+ SCL Xung Clock
+ SDA Dữ liệu vào Data in

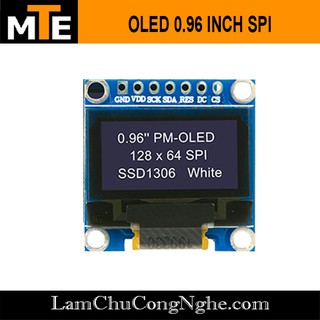

Oled giao tiếp SPI
+ Driver: SH1106
+ MISO – Mang các dữ liệu từ các thiết bị SPI về vi điều khiển
+ MOSI – Mang các dữ liệu từ vi điều khiển đến các thiết bị SPI
+ SS – Chọn thiết bị SPI cần làm việc
+ SCK – dòng đồng bộ

TÀI LIỆU:
Oled giao tiếp i2c
+ Giới thiệu màn hình OLED 0.96 Inch giao tiếp I2C #LINK http://arduino.vn/bai-viet/1503-gioi-thieu-man-hinh-oled-096-inch-I2C
+ Thư viện SSD1306 cho Arduino: #LINK https://www.arduinolibraries.info/libraries/ssd1306
+ Datasheet SSD1306: https://cdn-shop.adafruit.com/datasheets/SSD1306.pdf

Oled giao tiếp spi
+ lập trình giao tiếp spi trên arduino: #LINK http://arduino.vn/bai-viet/1081-arduino-va-giao-tiep-spi
+ SH1106 datasheet: #LINK https://www.elecrow.com/download/SH1106%20datasheet.pdf
+ Sh1106 OLED library: #LINK https://github.com/wonho-maker/Adafruit_SH1106
