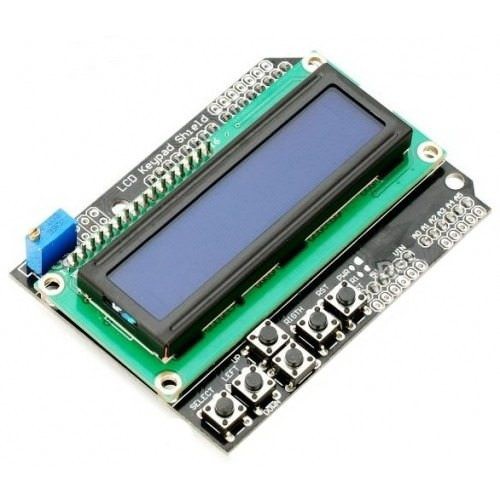

Màn hình LCD keypad shield 1602

Chi Tiết Sản Phẩm

• Danh mục: Máy tinh - Laptop / Màn Hình
• Nhà cung cấp: Linh kiện Giá Sỉ
• Kho hàng: Hà Nội

Mô tả Sản Phẩm

THÔNG SỐ KĨ THUẬT

LCD1602 Keypad Shield hoạt động ở điện áp 5V.
Bao gồm LCD 2x16 và 6 nút nhấn.
Sử dụng chân 4,5,6,7,8,9,10 và chân A0 của Arduino để giao tiếp với LCD.
Không cần sử dụng chân 10 sau khi LCD đã được kết nối.
Đèn nền xanh dương với chứ màu trắng.
Sử dụng thư viện LCD 4bit.
Điều chỉnh độ sáng đèn nền qua biến trở.
​

Chân Chức năng
Digital4 DB4
Digital5 DB5
Digital6 DB6
Digital7 DB7
Digital8 RS (data or signal display selection)
Digital9 Enable
Analog0 Buttons (select, up, right, down, left)
