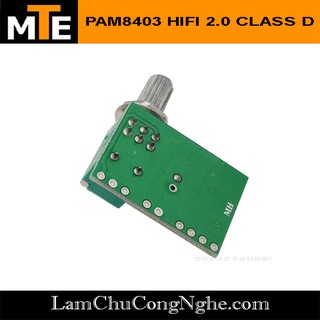

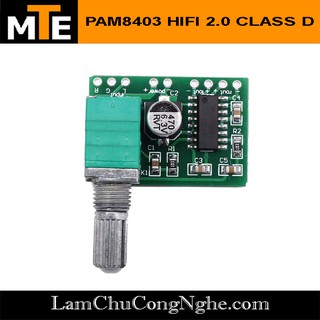

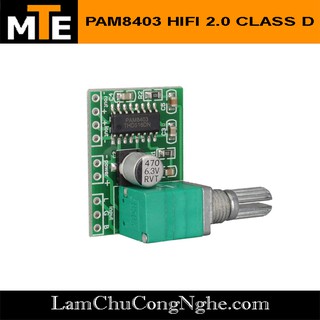

MODULE KHUẾCH ĐẠI (AMPLI) ÂM THANH PAM8403 6W HIFI 2.0 CLASS D ( CÓ VOLUME ĐIỀU CHỈNH)

Chi Tiết Sản Phẩm

• Danh mục: Thiết bị âm thanh / Khác
• Nhà cung cấp: Làm Chủ Công Nghệ MTE
• Kho hàng: Hà Nội
• Kích thước (dài x rộng x cao): 2x1

Mô tả Sản Phẩm

TÊN SP: MODULE KHUẾCH ĐẠI (AMPLI) ÂM THANH PAM8403 6W HIFI 2.0 CLASS D ( CÓ VOLUME ĐIỀU CHỈNH)

ỨNG DỤNG:
-Mạch khuếch đại âm thanh PAM8403 6W HIFI 2.0 CLASS D – có volume điều chỉnh thích hợp cho các ứng dụng khuếch đại âm thanh cần sự nhỏ gọn và sử dụng điện áp thấp (3V).
     +LCD TV, màn hình
     +Máy tính xách tay
     +loa di động
     +Máy DVD người chơi, game console
     +Điện thoại / loa
-Mạch dùng để khuếch đại tín hiệu âm thanh từ điện thoại di động, smartphone thông qua jack 3.5mm hay khuyết đại tín hiệu âm thanh từ USB bluetooth âm thanh. Có thể dùng usb bluetooth âm thanh kết hợp mạch khuếch pam8403 này để tạo ra chiếc loa Bluetooth tự chế

THÔNG SỐ KỸ THUẬT
-Điện thế hoạt động: 2.5 ~ 5V (nguồn không vượt quá 5.5V và không được đấu ngược).
-Hiệu suất của mạch lên đến hơn 90%.​
-Chuẩn khuếch đại Class D mang lại âm thanh chất lượng cao và hiệu suất vượt trội.
-Thiết kế tích hợp đầy đủ các chân điều khiển của PAM8403 giúp dễ dàng điều khiển và tùy biến.

TÀI LIỆU:

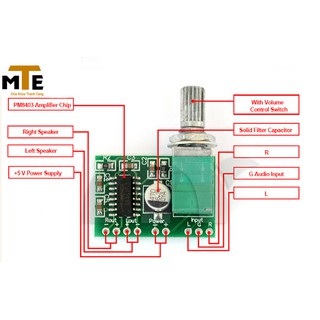

Hướng dẫn đấu nối (HÌNH 7)

-Hàn 3 chân jack 3.5 của USB bluetooth âm thanh tương ứng với L-GND-R trên mạch theo hình trên
-Điện áp hoạt động : 2.5V-5.5V. Lưu ý: khi cấp nguồn điện áp không được vượt quá 5.5V, không được đấu nhầm cực âm dương.
-Khuyến cáo sử dụng loa 2-3W
-Bạn có thể sử dụng cổng USB của máy tính 5V cung cấp điện, hoặc sử dụng cổng USB 5V sạc điện thoại, bạn cũng có thể sử dụng pin lithium.
-Bộ khuếch đại âm thanh class D giúp nâng cao hiệu suất khuếch đại, nhiệt độ tăng sẽ không ảnh hưởng đến chất lượng âm thanh.
-Bộ khuếch đại âm thanh tích hợp hủy bỏ tiếng ồn, không cố tiếng ồn điện on / off.
-Module có ngắn mạch bảo vệ quá dòng và bảo vệ quá nhiệt.
